工場設備について

主要設備紹介

弊社の発想力・技術力を活かす主要設備をご案内します。

ファイバーレーザー切断機 AMADA(アマダ) ENSIS-3015AJ

ファイバーレーザー切断機 AMADA(アマダ) ENSIS-3015AJ
加工シーンはYouTubeでご覧ください。
加工シーンはYouTubeでご覧ください。
メーカーWebサイトへ
メーカーWebサイトへ

薄板を高速に切断する事が得意な切断機です。
炭酸レーザーと比べ入熱量も少なく、低歪で切断可能です。また、銅や真鍮などの材料も切断する事が出来ます。

最大加工寸法 X:3070mm/Y:1550mm/Z:95mm
材質 軟鋼 SUS AL 真鍮
最大板厚 22mm 9mm 6mm 3mm 4mm

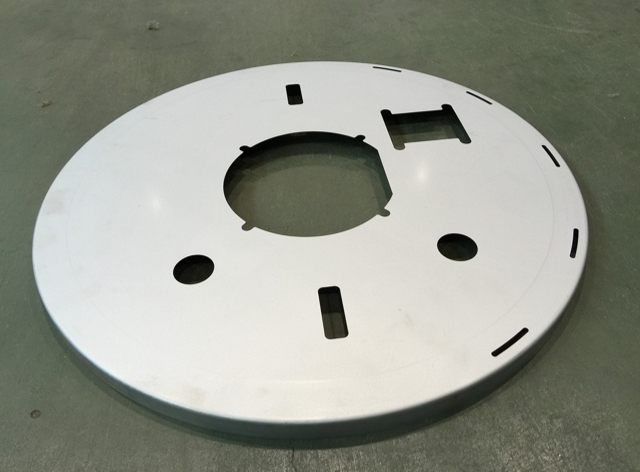

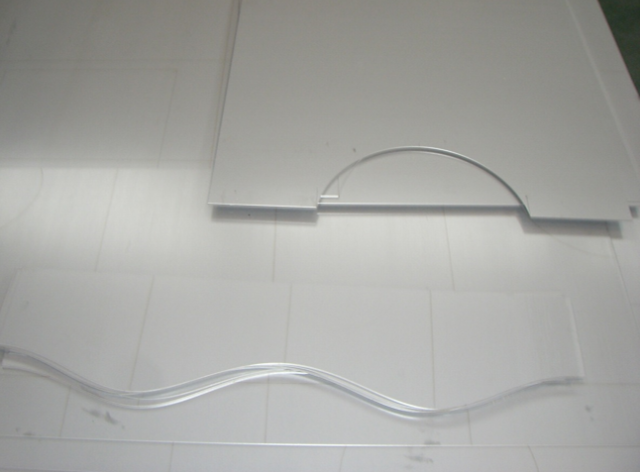

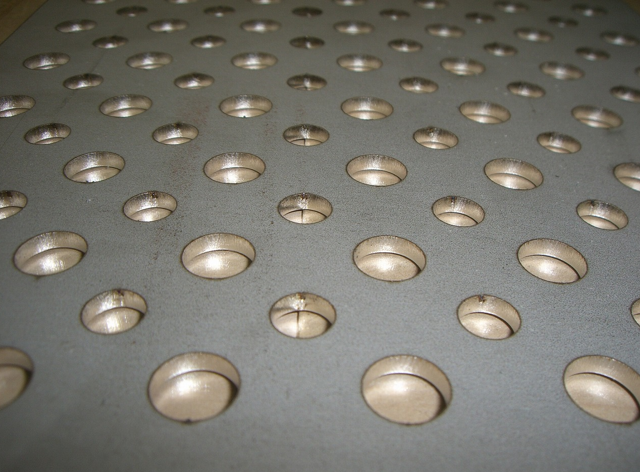

加工事例をご案内します。(以下の画像をクリックすると拡大します)


事例1

事例2

事例3



レーザー切断機 AMADA(アマダ) RI3015

レーザー切断機 AMADA(アマダ) RI3015
加工シーンはYouTubeでご覧ください。
加工シーンはYouTubeでご覧ください。
メーカーWebサイトへ
メーカーWebサイトへ

4Kwの炭酸レーザー切断機。
鋼板の他に鋼材(丸パイプ、角パイプ、アングルチャンネル、軽量溝形鋼)を回しながら切断するロータリーインデックスを搭載しています。

最大加工寸法 X:3070mm/Y:1550mm/Z:200mm
材質 軟鋼 SUS AL アクリル ベニヤ
最大板厚 22mm 12mm 6mm 6mm 12mm
鋼材 丸パイプ 角パイプ アングル チャンネル軽量溝形鋼
加工範囲 Φ19~Φ220 □19~□150 L20~L90 [19~[150
最大質量 200Kg
備考 パイプ・形鋼はつかみ換え機能により6000mmまで加工可能(最終つかみ代218mmは加工不可)

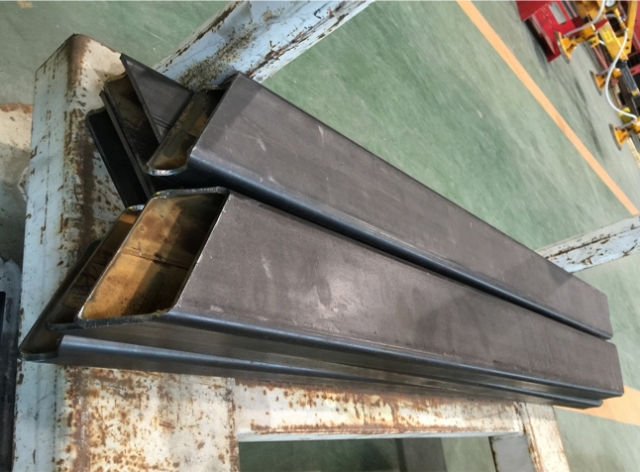

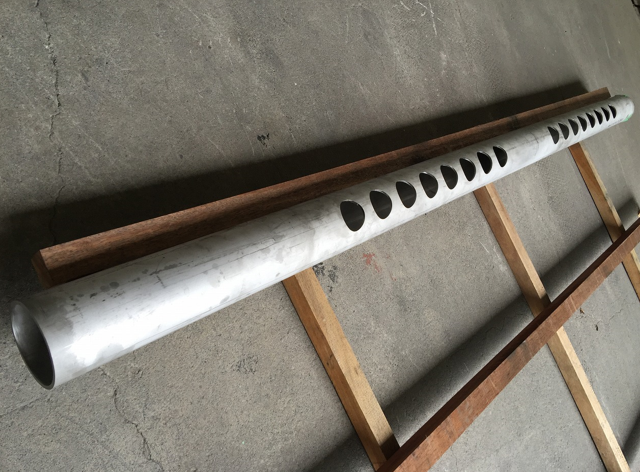

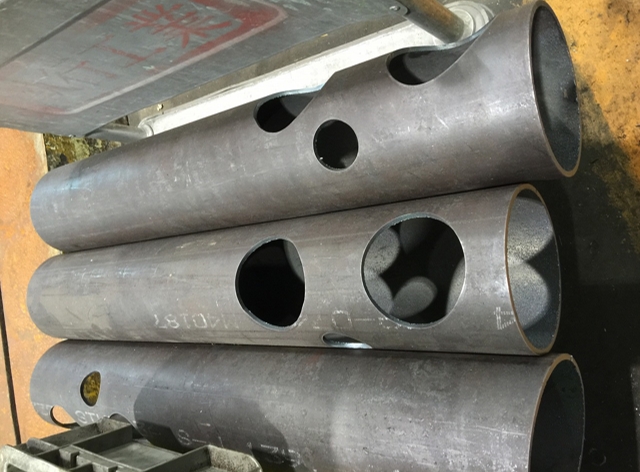

加工事例をご案内します。(以下の画像をクリックすると拡大します)


事例1

事例2

事例3



高速・高精度ベンディングマシン AMADA(アマダ) HG2203

高速・高精度ベンディングマシン AMADA(アマダ) HG2203
加工シーンはYouTubeでご覧ください。
加工シーンはYouTubeでご覧ください。
メーカーWebサイトへ
メーカーWebサイトへ

高剛性本体+ハイブリッドドライブシステムと、角度ソリューション(試し曲げレス・曲げ精度安定)により高速・高精度加工を実現します。

また、曲げ反り改善システム(BCLS)を搭載しておりますので、レーザー切断板でも反りなく曲げる事が可能です。

最大t数 220t
最大幅 3110mm

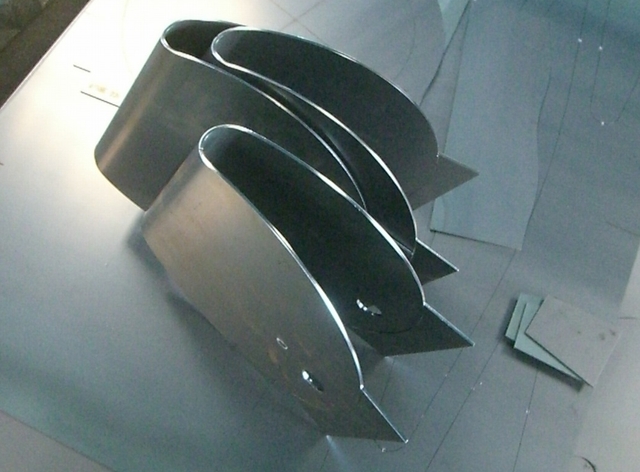

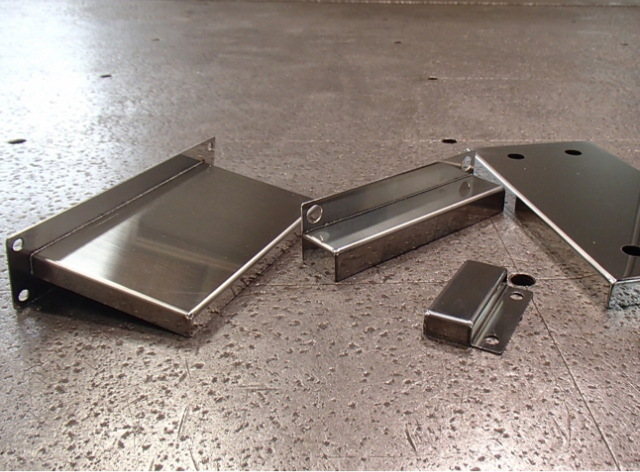

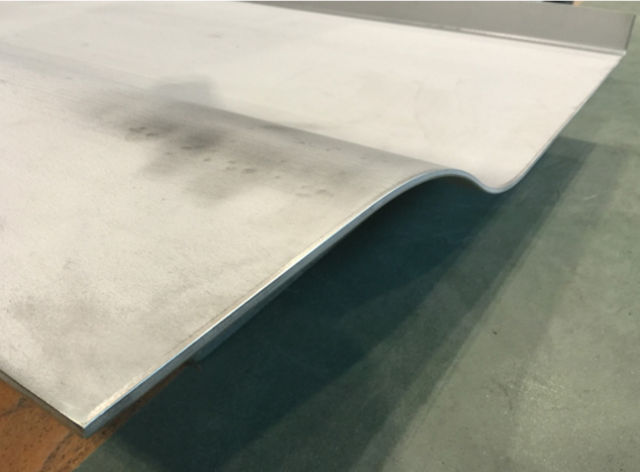

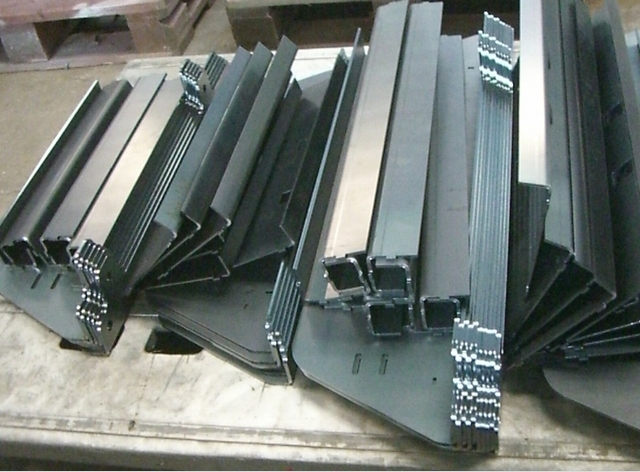

加工事例をご案内します。(以下の画像をクリックすると拡大します)


事例1

事例2

事例3



ファイバーレーザー溶接機 レーザーックス OPTICEL FH-300

ファイバーレーザー溶接機 レーザーックス OPTICEL FH-300
加工シーンはYouTubeでご覧ください。
加工シーンはYouTubeでご覧ください。
メーカーWebサイトへ
メーカーWebサイトへ

レーザ溶接はエネルギー密度が高く、熱を狭い範囲に集中させることができます。そのため溶接スピードが速く、母材ヘの熱影響が少なくなるので、TIG溶接と比較して「熱歪み、溶接焼け」が少ない溶接が可能になります

加工事例をご案内します。(以下の画像をクリックすると拡大します)


事例1

事例2

事例3

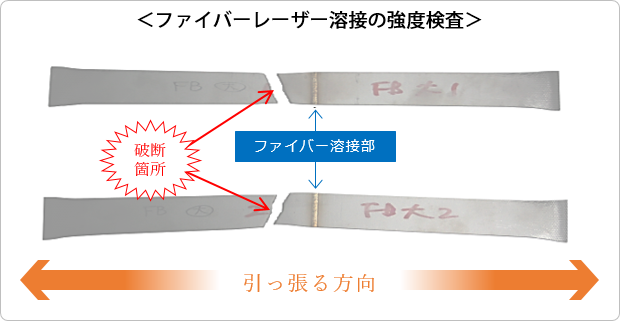

上の図は、2枚の金属板をファイバー溶接した板を左右矢印方向に引っ張り溶接強度を検査した結果です。溶接部分はしっかり結合されたまま、他の部分が破断しています。



3D展開

多くの3Dデータにはそのまま板金化できない不整合なデータが存在しています。いかに早く展開図を作成するかが製品づくりのポイントです。

PageTop▲

設備一覧

工場設備

工場設備

画像が拡大します

5.0tクレーン
2.8tクレーン
1.0tクレーン
2.0tチェンブロック
変電設備(キューピクル)
塗装設備ブース(焼付用、自然乾燥用)
焼付用乾燥機(IW3000xID1400xIH2400)
コンプレッサー   9kw
コンプレッサー 15kw
100KW太陽光発電



1基
7基
1基
1基
280Kw
2基
1基
1基
1基
1基

機械設備

機械設備

ロール機械 BU-S1500×6.0型(アイセル)
ロール機械 BU-S1000×3.2型(アイセル)
ロール機械 2.3t×2000
ロール機械 2.3t×1000

ロール機械 SR-55EⅡ(住谷製作所)

1台
1台
1台
1台

1台

機械設備 シャーリング 6t×2500(アマダ)
高速リタンコンベヤー付
1台
機械設備 NCネットワーク対応型ベンダー
HG2203(アマダ)
Bi-S(角度センサー)
BCLS(曲げ反り改善システム)
220ton 3220mm

1台
  NCネットワーク対応型
ハイブリッド ドライブ ベンダー
HDS1703NT(アマダ)
170ton 3220mm
1台
機械設備  乾式バリ取り機 DB1000(ムラタ)  1台
機械設備 コーナーシャー CSW-250(アマダ) 1台
機械設備 旋盤 MYLER500×1300 1台
機械設備 バンドソー  GAⅢ-260(大東精機) 1台
機械設備

ラジアルボール盤 YRD-1050(吉田)

卓上ボール盤

タッピングボール盤

1台

3台

3台

機械設備 アイアンワーカー IW-45Ⅲ(アマダ) 1台
機械設備 セットプレス  SP-302(アマダ) 1台
機械設備 溶接ロボット
DAIHEN アルメガAⅡ-V6
WB-M350L(S1)
1台
機械設備 YAGレーザー溶接機
日本ウェルディング㈱
ウェルペン・レーザー PLS-P40
1台
機械設備 ファイバーレーザー溶接機
レーザーックス
OPTICEL FH-300
1台
機械設備 レーザー切断機 (アマダ)
FOMⅡRI3015+LSTRI3015
(ロータリーインデックス搭載)
1台
機械設備 ファイバーレーザー切断機
ENSIS-3015AJ(アマダ)
1台
機械設備 窒素発生装置 PSA(アマダ) 1台
機械設備 テーブル式
インバータースポット溶接機
TS-86K (アマダ)
1台
機械設備 アマスペース AM-1048(アマダ)
アマスペース AM-1551(アマダ)
1台
1台

開先取り機 BCM-mini2 (フコク)

1台

開先取り機  TKF700-2 (サンワ電動工具)

1台

3D定盤 1.2m×1.2m (エステーリンク)

1台

アングルベンダー  L6×50(大洋)

1台

メタルソー(エンゼル)

1台

モルタルミキサー(マゼラー)

2台

ポジショナー(マツモト機械)

5台

ターニングロール

2台

直立ボール盤(KIWA)

1台

バキュームリフト M-5型(フコク)

1台

バキュームリフト S-80型(フコク)

2台

高速カッター

2台

ネジ切旋盤

3台

ガス自動切断機

1台

ガス自動丸切用切断機

1台

エアープラズマ

7台

アルゴン(TIG)溶接機

12台

半自動溶接機 350A

19台

半自動溶接機 500A

2台

アーク溶接機

7台

ガウジング 600A

2台

ハンディバリ取り機 メタルタッチ(エステーリンク)

1台

スポット溶接機(Panasonic)

1台

パイプレジューサー 100t

1台

パイプ自動溶接装置(マツモト機械)

1台

直線自動溶接装置(マツモト機械)

1台

車輛

乗用車

2台

貨物車 2t ワイドロング

1台

貨物車 1.5t

1台

フオークリフト 2.5t(小松)

2台

フオークリフト 1.5t(小松)

1台

その他備品

コンピューター

25台

カラー複合機(RICHO)

1台

 生産管理システム WILL(AMADA)

1式

3D CAD SheetWorks(AMADA)

1台

3D CAD SolidWorks

1台

3D CAD MAC Sheet SEG5(CADMAC)

1台
CAD・CAM 実寸法師(タイワ) 11台

CAD・CAM AP-100(AMADA)

1台

インクジェットA1プロッター(Canon)

1台

インクジェットプリンター Canon PIXUS iP4200

2台
